■池貝T形コートハンガーダイの特徴
| 1） |
コンピューター解析による流面形状
均一な流れの樹脂流面形状は、樹脂別グレード別に詳細計算し、結果を蓄積された事跡により補正設計。 |
| 2） |
社内加工による高精度加工
弊社工作機械の技術職集約した、加工、自動ミガキ |
| 3） |
卓越技能者による仕上げ加工
流面磨き、最終仕上げは人の技術 |
| 4） |
生産管理
高品質、短納期、低コストの一元管理 |
■流動解析及びCAD/CAMによる高精度加工
 コートハンガーダイ専用加工機に
直接転送されます。 |
流動解析例 |
Tダイ3D図 |
 |
 |
 |

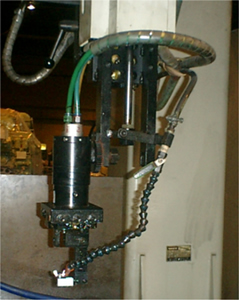

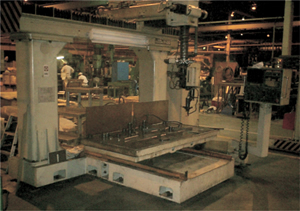

■池貝コートハンガーダイ専用加工機

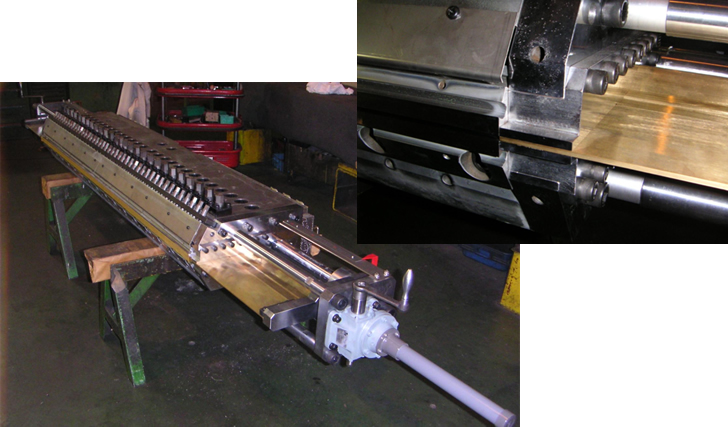

■池貝幅ゼッケル付Tダイ
TZ1300ダイ
※リップ幅変更時、マニホールド部分全体を
移動式とし、滞留のない構造としたものです。
Tダイリップ幅調整方法
 アウターディッケル
インナーディッケル
全幅マニホールドディッケル |
 |

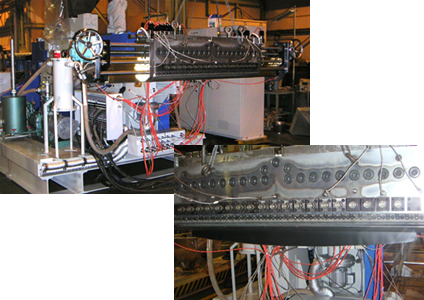

■全幅ディッケルダイ押出実例
 |
池貝ＧＴ１１０押出機
ＴＺ１４５０／７５０
全幅ディッケルダイ
ＰＶＡ押出試作 |

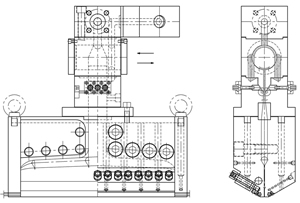

■多層フィードブロックとＴダイ
樹脂の層流流れを利用
分流弁、カートリッジ式による
３種３層、４層、５層フィルム可能
分流弁（流路変更部品）
カートリッジ方式 |
  |

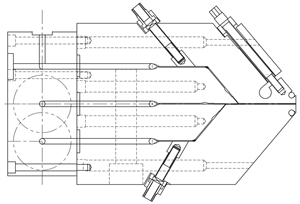

■マルチマニホールド多層ダイ
 |
コートハンガー式Tダイ
多層積重ね方式
各層厚みの均一化
各樹脂層の温度管理粘度近似性 |

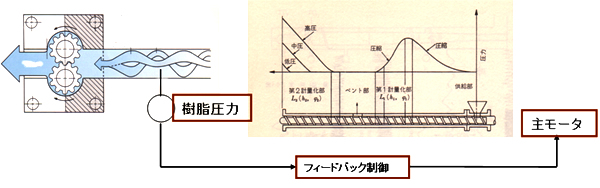

■ギアポンプ特性
押出量の安定化
押出量の増大
発熱量の減少
※ダイからの押出圧力はギアポンプで受持つ
※スクリュ側の圧力を軽減できる
|
|
| |
 |
| |
|
|
|
|
|
